Pouquoi protéger le régulateur de charge contre la foudre
Il est important de protéger votre régulateur solaire MPPT contre la foudre pour préserver le régulateur, protéger l’ensemble du système solaire et assurer la sécurité des biens et des personnes.
Comment protéger le régulateur de charge contre la foudre
Pour assurer une protection efficace du régulateur de charge, il est essentiel de choisir le bon modèle de parafoudre DC en prenant en compte les valeurs suivantes :
- tension PV maximale de circuit ouvert (VOC) du régulateur de charge
- limite de surtension du régulateur de charge
- tension résiduelle du parafoudre
- tension DC maximale de fonctionnement du parafoudre.
Si la tension résiduelle de votre parafoudre est supérieure à la limite de surtention du régulateur de charge. Ce dernier n’est pas protégé. Si la tension PV maximale de circuit ouvert du régulateur est supérieure à cellla tension max de fonctionnement du parafoudre, ce dernier cessera de fonctionner au bout de quelques minutes.
le cas de la protection d’un régulateur MPPT 150/35

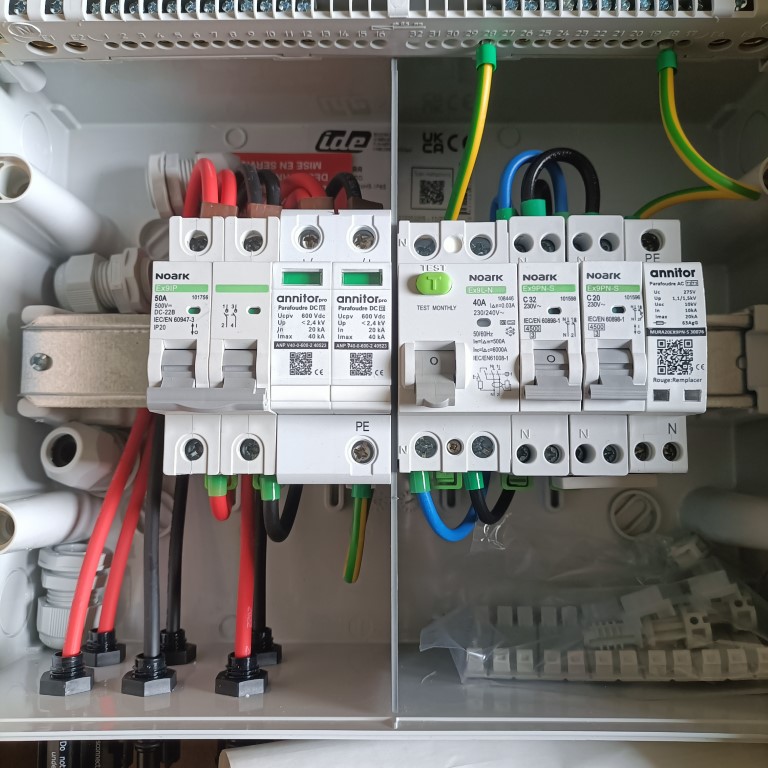

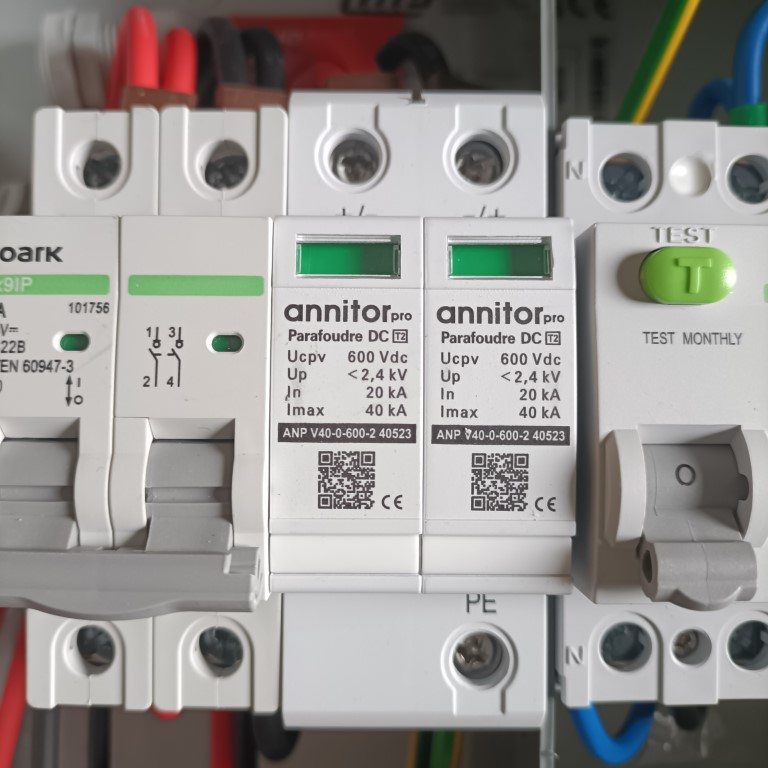

Je dispose d’un régulateur de charge MPPT 150/35 pour 4 panneaux connectés en série puis en paralle. J’ai également acheté un boitier de protection DC avec un modèle de parafoudre ANP-V40-0-600-2 de la marque annitor qui n’est pas adapté pour mon chargeur mppt. Malheureusement, on ne trouve jamais ce type d’information chez un marchand de panneaux solaires. Grace à la découverte d’une vidéo en français publiée par Victron Energy Afrique qui explique très bien pourquoi et comment protéger votre installation photovoltaïque contre la foudre. J’ai enfin eu la réponse à ma question.
Régulateur de charge MPPT 150/35 (https://www.victronenergy.fr/solar-charge-controllers/bluesolar-mppt-150-35)
| Nom | Valeur |
|---|---|
| Tension PV maximale de circuit ouvert | 150v |
| limite de surtension | 600v |

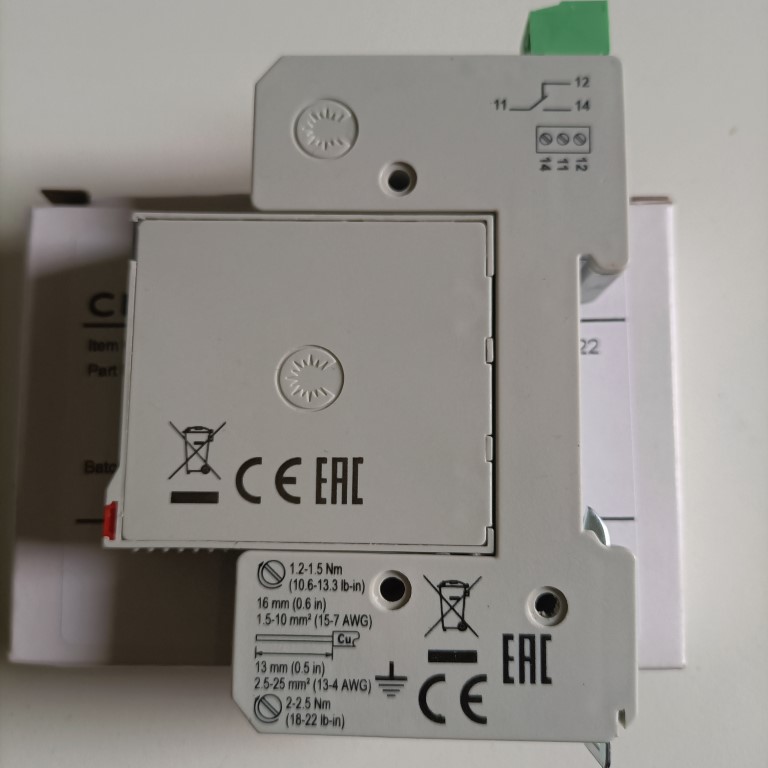

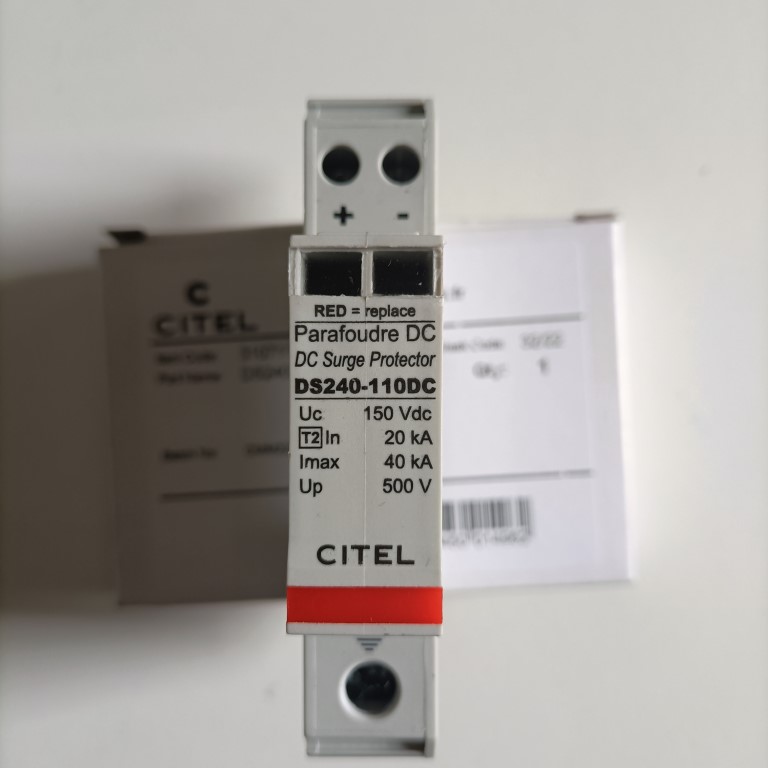

Le seul bon modèle que j’ai trouvé aujourd’hui est Le CITEL DS240S-110DC. (https://citel.fr/fr/basse-tension/parafoudre-dc-de-type-2/ds240-110dc)
| Nom | Valeur |
|---|---|
| Niveau de protection +/PE (-/PE)@ In (8/20μs) | 500v |
| Tension max. PV de fonctionnement | 150v |
je l’ai acheté chez batterie-solaire.com pour 74€ + 6€ de frais de port en mai 2023. (https://www.batterie-solaire.com/parafoudre-citel-ds240s-110dc-c2x36280385)
Pour les autres régulateurs MPPT
| Regulateur de charge | parafoudre CITEL |
|---|---|
| MPPT 100/50 | DS240S-75DC |
| MPPT 150/35 | DS240S-110DC |
| MPPT 250/70 | DS240S-220DC |
