La mise à la terre des panneaux solaires est essentielle car elle permet de fournir une voie de décharge sécurisée pour les courants de fuite ou les surtensions, protégeant ainsi les équipements électriques, les personnes et les bâtiments contre les risques d’électrocution et de dommages causés par la foudre ou les décharges électriques indésirables.
A travers d’un exemple concret, je présente toutes les erreurs de débutant que j’ai fait dans mon installation.

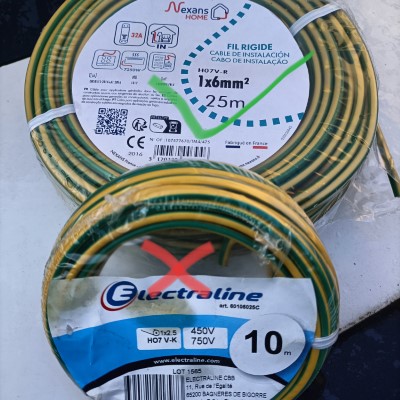

Le diamètre du fil de terre doit être de 6 mm² ou supérieur.
Un fil de terre insuffisamment dimensionné comporte les risques suivants :
Risque d’incendie : Un fil de terre inadéquat peut ne pas être en mesure de gérer efficacement les courants de fuite ou de surcharge. Cela peut entraîner une accumulation de chaleur excessive et potentiellement déclencher un incendie électrique.
Risque d’électrocution : Un fil de terre insuffisamment dimensionné peut ne pas être capable de dissiper correctement les charges électriques indésirables. Cela peut augmenter le risque d’électrocution pour les personnes en cas de défaut électrique.
Risque de dommages aux équipements : L’utilisation d’un fil de terre inapproprié peut entraîner des surtensions ou des courants élevés qui endommagent les appareils électriques et les composants du système solaire, ce qui peut nécessiter des réparations coûteuses.
Je n’ai pas trouvé de documentation officiel à ce sujet. 6 mm² est diamatère de fil de terre vendu dans les kits solaires avec maximum 11 panneaux.

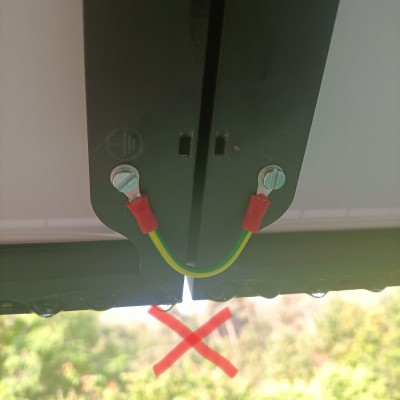

Garder la continuité de fil de terre. Ne pas faire de pont de terre.
le fil de terre doit être connecté de manière continue, sans interruption, du point de connexion initial à tous les équipements ou dispositifs nécessitant une mise à la terre. Cela assure une voie de décharge appropriée pour les courants indésirables.
il ne faut pas créer de connexions indésirables ou de courts-circuits entre différentes parties métalliques ou entre le fil de terre et d’autres conducteurs qui ne devraient pas être connectés à la terre. Cela pourrait entraîner des problèmes de sécurité et des risques d’électrocution.

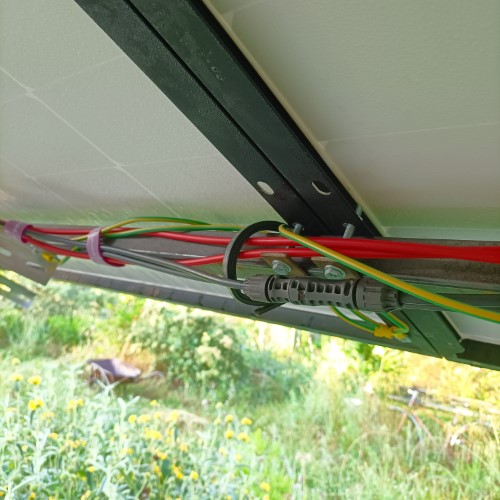

Diminuer la surface de boucle
La norme UTC 15-712 fait référence à la minimisation des tensions induites par la foudre dans les installations solaires. Selon cette norme, il est recommandé de réduire la surface totale des boucles électriques, en particulier pour le câblage des chaînes de panneaux solaires. L’objectif est de limiter les tensions induites par les décharges de foudre et d’assurer une protection adéquate contre les surtensions.
Cette disposition est importante car les décharges de foudre peuvent générer des surtensions transitoires qui peuvent endommager les équipements électriques, y compris les panneaux solaires et les onduleurs. En cheminant les câbles CC et le conducteur d’équipotentialité côte à côte, on réduit les risques de tensions induites et on améliore la protection contre les surtensions.
